Aujourd’hui, on va voir en détail ce qu’est le SFN dans le contexte de la 5G, un élément fondamental pour la gestion temporelle et la synchronisation des réseaux mobiles. Le SFN, ou System Frame Number, est un compteur clé dans la structure du réseau 5G, qui joue un rôle critique dans la synchronisation des transmissions et la planification des ressources radio.

Qu’est-ce que le SFN (System Frame Number) en 5G ?

Le SFN est un compteur cyclique qui identifie l’index du cadre système au sein de la trame radio. Dans les réseaux 5G, comme dans les générations précédentes, le temps est découpé en unités successives appelées frames (cadres), subdivisées elles-mêmes en sous-unités. Le SFN permet de référencer précisément ces frames sur une échelle temporelle commune à tout le réseau.

Ce numéro est utilisé pour synchroniser l’ensemble des équipements radio, que ce soit les stations de base (gNodeB) ou les terminaux mobiles (UE). Cette synchronisation est essentielle pour éviter les collisions dans l’allocation des ressources et garantir une bonne qualité de service.

Rôle technique du SFN dans la 5G

• Synchronisation temporelle : Le SFN sert de repère temporel commun pour toutes les entités du réseau, garantissant que la transmission et la réception des données respectent les mêmes plages horaires.
• Planification des ressources : Grâce au SFN, le réseau peut organiser la distribution des ressources radio (comme les slots, sous-trames, ou symboles) de manière ordonnée et prévisible.
• Gestion des transmissions : Le SFN permet d’identifier la position temporelle des messages dans la structure radio, facilitant le contrôle des HARQ (Hybrid Automatic Repeat Request) et la retransmission des données.
• Coordination multi-cellulaire : Pour les déploiements multi-cellules ou les configurations en synchronisation stricte (ex : réseaux en mode SFN – Single Frequency Network), le SFN assure la cohérence temporelle indispensable au fonctionnement harmonieux.

Structure et fonctionnement du SFN en 5G

Le SFN en 5G est défini comme un compteur modulo 1024, ce qui signifie qu’il compte de 0 à 1023 avant de repartir à zéro. Chaque valeur du SFN correspond à un cadre complet de 10 ms, correspondant à une trame radio complète. Ce cycle de 1024 frames couvre donc une période totale de 10,24 secondes, avant que le compteur ne se remette à zéro.

Ce compteur est incrémenté à chaque trame de 10 ms, offrant ainsi une granularité temporelle suffisante pour le contrôle fin des transmissions. Le SFN s’inscrit dans un ensemble de références temporelles qui inclut également le numéro de slot et le numéro de symbole, afin de localiser précisément chaque unité de temps dans la trame radio.

Exemple d’utilisation du SFN dans la synchronisation réseau

Imaginons un réseau 5G où plusieurs gNodeB émettent sur la même fréquence dans une zone urbaine dense. Pour éviter les interférences et garantir la réception correcte des signaux, ces stations doivent être strictement synchronisées. Le SFN sert de base temporelle commune. Tous les équipements utilisent la même valeur SFN à un instant donné pour aligner leur transmission, notamment dans des configurations SFN (Single Frequency Network) où plusieurs stations transmettent simultanément la même information.

Cette synchronisation permet aussi la mise en place de techniques avancées comme le CoMP (Coordinated Multi-Point), où plusieurs points d’accès collaborent pour améliorer la couverture et la capacité.

Relation du SFN avec d’autres paramètres temporels

Le SFN ne fonctionne pas isolément. Il s’inscrit dans une hiérarchie temporelle composée notamment des éléments suivants :

1. SFN : Cadre complet de 10 ms, indexé de 0 à 1023.
2. Slot : Chaque frame est divisée en plusieurs slots (généralement 10), chacun durant 1 ms, numérotés de 0 à 9.
3. Symboles : Chaque slot est lui-même divisé en symboles OFDM, unités encore plus fines dans le temps.

Cette hiérarchie permet un contrôle très précis de la planification des transmissions, en allouant des ressources radio à un niveau de détail allant jusqu’au symbole.

Applications pratiques du SFN en 5G

• Gestion des trames : Le SFN est utilisé pour référencer les trames dans les messages de contrôle, facilitant l’identification et la retransmission.
• Mesures et rapports : Les terminaux mobiles utilisent le SFN pour timestamp leurs mesures radio (comme le RSRP, RSRQ) permettant une analyse cohérente.
• Interconnexion réseau : Dans l’interconnexion entre réseaux 5G et d’autres technologies (4G LTE par exemple), la correspondance des SFN assure une transition fluide.
• Optimisation de la latence : Une gestion précise du SFN aide à minimiser la latence, en alignant correctement les plages de transmission et réception.

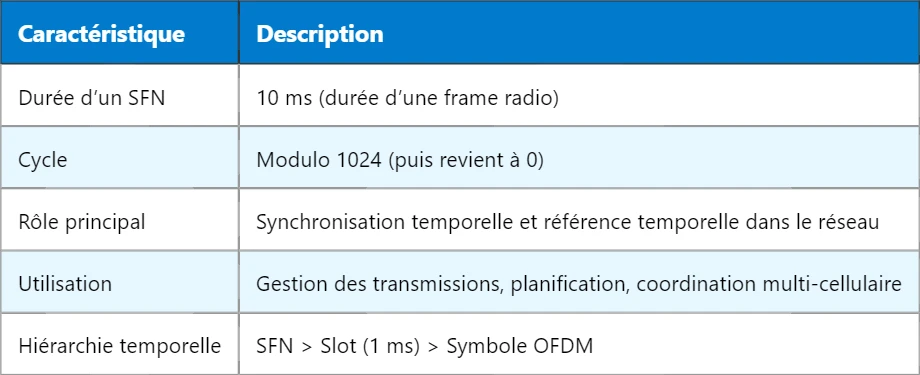

Résumé des caractéristiques principales du SFN 5G

En conclusion, le SFN est un élément central dans la gestion du temps en 5G, assurant la cohérence et la synchronisation nécessaires à la performance du réseau. Sa compréhension est indispensable pour tout professionnel travaillant sur l’architecture radio 5G ou sur le développement d’équipements compatibles.

Pour approfondir la gestion temporelle en 5G, découvrez comment les slots et symboles OFDM interagissent avec le SFN pour optimiser la transmission des données.
