5G SS : Comprendre le Synchronisation Signal
Aujourd’hui on va voir en détail le Synchronisation Signal (SS) dans le contexte de la 5G, un élément fondamental pour garantir la coordination entre l’équipement utilisateur (UE) et le réseau. Ce signal est clé pour l’établissement des connexions initiales, la gestion du temps et des fréquences, et la configuration du réseau radio.
Qu’est-ce que le Synchronisation Signal (SS) en 5G ?
Le Synchronisation Signal en 5G est un ensemble de signaux transmis périodiquement par la station de base (gNB) pour permettre à l’UE de se synchroniser en temps et en fréquence. Cette synchronisation est indispensable avant toute communication de données, car elle assure que l’UE peut détecter et s’aligner correctement avec la cellule réseau.
Dans la 5G, le SS est structuré pour fournir plusieurs informations essentielles : l’identification de la cellule, la synchronisation temporelle précise, et des éléments servant à la sélection ou au re-sélection de cellule.
Structure du Synchronisation Signal 5G
Le SS se compose principalement de deux parties :
- Primary Synchronization Signal (PSS) : Il permet à l’UE de détecter la présence d’une cellule et de se synchroniser au niveau de la trame.
- Secondary Synchronization Signal (SSS) : Il donne des informations sur le groupe de cellules et la configuration du réseau, permettant une synchronisation fine et l’identification précise de la cellule.
Ces signaux sont transmis dans une fenêtre spécifique du cadre 5G, appelée la « SS block » (SSB), qui contient aussi le Physical Broadcast Channel (PBCH) fournissant des informations complémentaires sur la cellule et le réseau.
Fonctionnement et rôle du SS dans la 5G
La réception et le traitement du SS par l’UE se font en plusieurs étapes :
- Détection du PSS : L’UE analyse le spectre radio pour repérer le PSS. Cette étape permet la synchronisation temporelle grossière et l’alignement initial avec la trame radio.
- Identification via le SSS : Une fois le PSS détecté, l’UE récupère le SSS pour identifier le groupe de cellule et affiner la synchronisation.
- Décodage du PBCH : L’UE récupère ensuite les informations sur la configuration de la cellule, comme la bande de fréquence, la largeur du canal, et d’autres paramètres nécessaires pour établir la communication.
- Synchronisation complète : Grâce à ces signaux, l’UE se synchronise en fréquence et en temps, ce qui est crucial pour la transmission et la réception correcte des données.

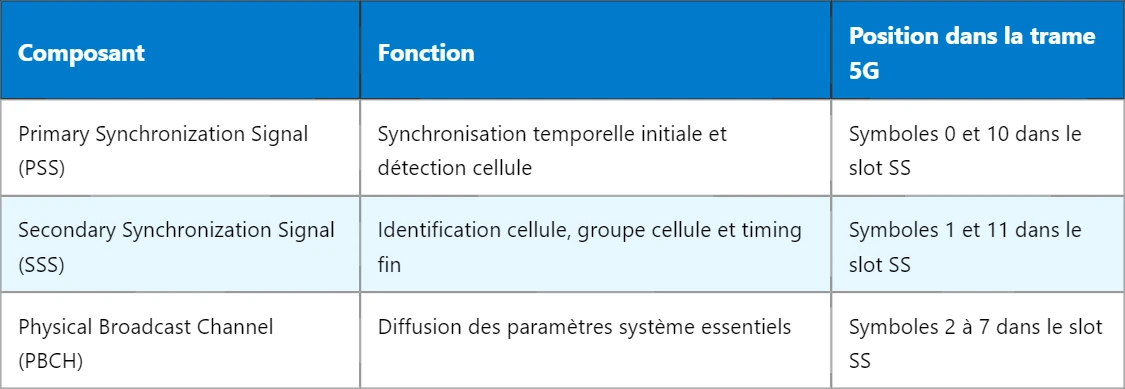

Organisation du SS block (SSB)
Le SS block est une unité clé qui intègre le PSS, le SSS et le PBCH. Sa structure est conçue pour être répétée dans le temps selon une périodicité configurée (généralement entre 5 ms et 20 ms), ce qui facilite la détection et la robustesse face aux conditions radio variables.
Spécificités 5G vs générations précédentes
La 5G innove sur plusieurs points en comparaison avec la 4G/LTE en matière de Synchronisation Signal :
- La durée et la périodicité des SS blocks sont flexibles, adaptées à différents scénarios d’usage, y compris les très hautes fréquences (mmWave).
- La structure du SS block est optimisée pour permettre une détection rapide et robuste dans des environnements à forte mobilité ou avec des pertes importantes de signal.
- Le SS est essentiel pour le beamforming : les SS blocks peuvent être transmis via différents faisceaux directionnels, permettant à l’UE de choisir le faisceau offrant la meilleure qualité radio.
Importance de la synchronisation pour la qualité de service
La synchronisation apportée par le SS conditionne directement la qualité de la liaison radio. Une synchronisation précise réduit les erreurs de transmission, évite les interférences et permet une utilisation efficace du spectre. Elle est également critique pour les communications ultra fiables à faible latence, très demandées dans les applications industrielles et critiques.
Sans une synchronisation fiable, l’UE risque de ne pas pouvoir se connecter à la cellule, ou de perdre la connexion, ce qui dégraderait fortement l’expérience utilisateur et la performance globale du réseau.
En résumé
Le Synchronisation Signal (SS) en 5G est la base technique qui permet à un équipement utilisateur de détecter, identifier et se synchroniser avec une cellule réseau. Il est structuré en PSS, SSS et PBCH intégrés dans des SS blocks répétés périodiquement. Cette architecture garantit une synchronisation robuste, adaptable aux contraintes des nouvelles fréquences et modes d’exploitation 5G, et est indispensable pour assurer des communications fiables, performantes et efficaces.
Pour approfondir, découvrez comment le beamforming optimise la qualité des liens radio en 5G.
